LT3746
APPLICATIONS INFORMATION
where I VIN is the power input V IN quiescent current, I VCC
is the V CC supply current, and V LEDn is the LED pin volt-
age for channel n.
From the total power dissipation P TOTAL , the junction
temperature T J can be calculated as:
T J = T A + P TOTAL ? θ JA
TYPICAL APPLICATION
Keep T J below the maximum operating junction tempera-
ture 125°C.
V IN
10V TO 30V
V IN
CAP
0.47μF
16V
4.7μF
50V
V CC
3V TO 5.5V
10μF
10V
EN
100k
EN/UVLO
V CC
SYNC
GATE
GND
M1 L1
22μH
D1
33m
23.2k
C1
220μF
4V MAXIMUM OUTPUT VOLTAGE
105k
60.4k
10nF
32.4k
RT
SS
I SET
T SET
LT3746
ISP
ISN
FB
LED00
LED01
LED02
10k
..
409.6kHz CLOCK
PWMCK
SCKI
LED03
LED04
LED05
.
LED26
LED27
LED28
LED29
LED30
LED31
SCKO
TTL/CMOS
SDI
LDI
SDO
LDO
TTL/CMOS
3746 TA02
M1: VISHAY Si9407BDY
D1: DIODES DFLS160
L1: WüRTH ELECTRONIK 7447779122
C1: SANYO 6TPE220MI

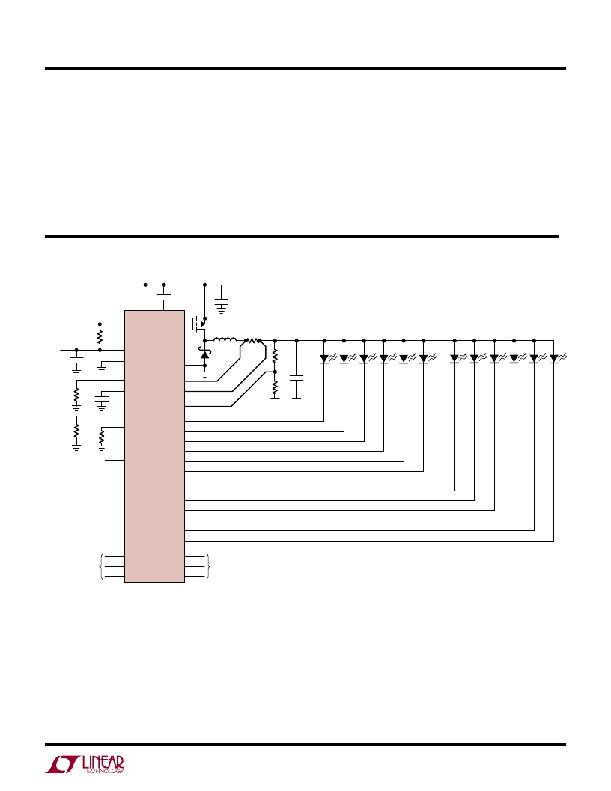

Figure 7. 32-Channel LED Driver, 500kHz Buck, 1 LED 10mA to 30mA per Channel, 100Hz 12-Bit Dimming
For more information www.linear.com/3746
3746fa
25
